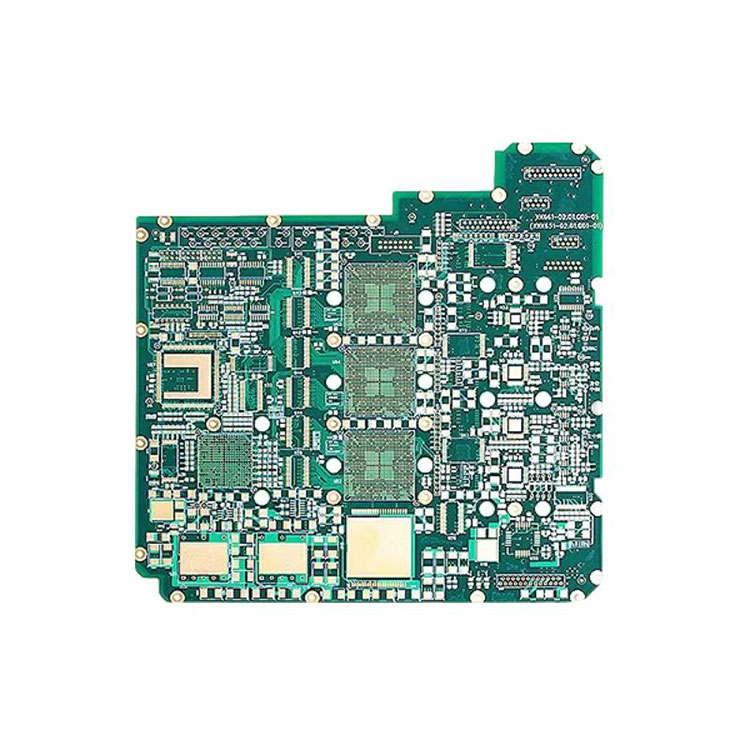

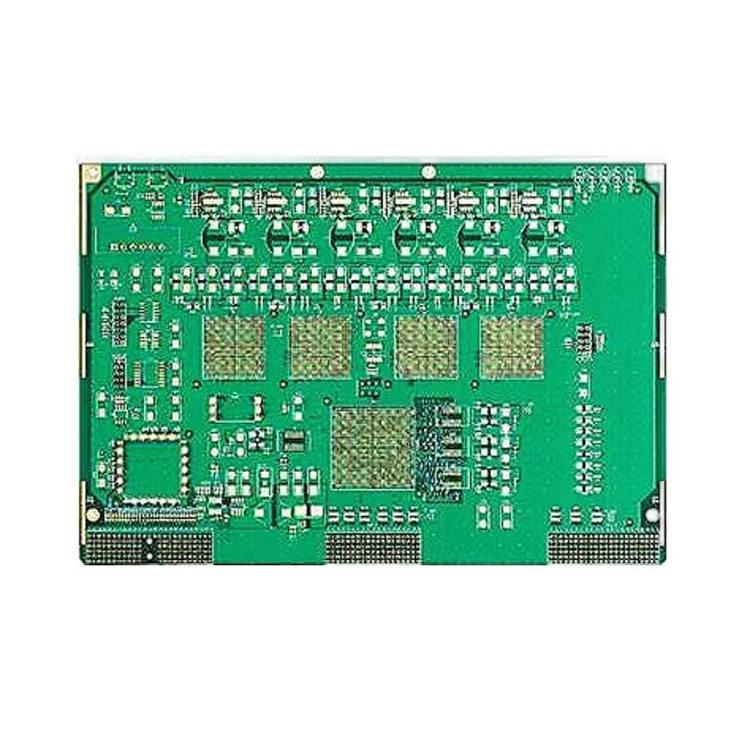

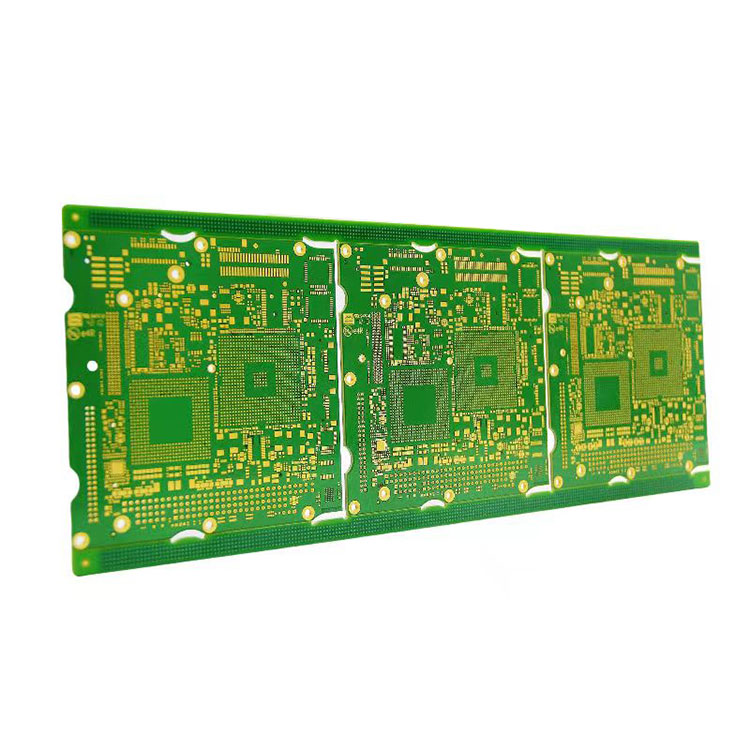

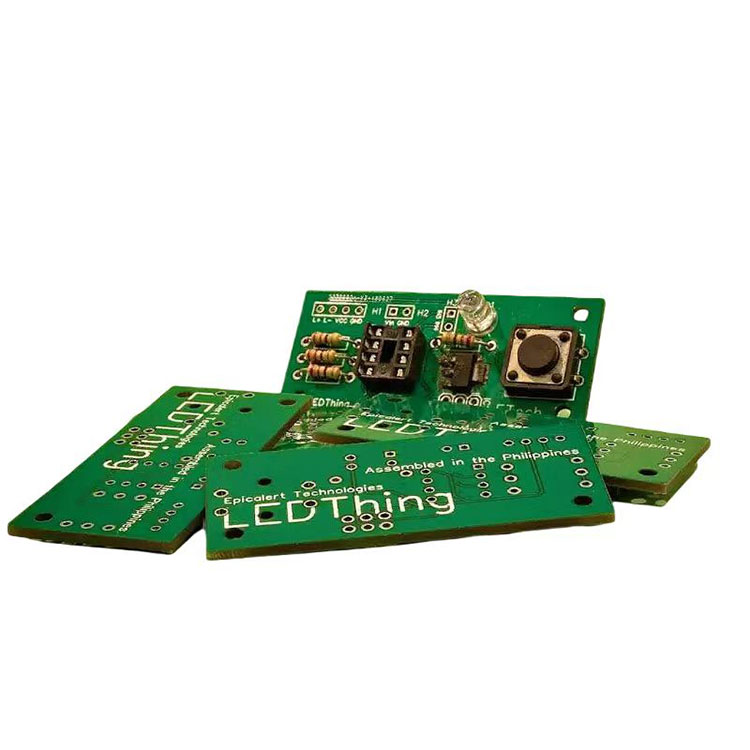

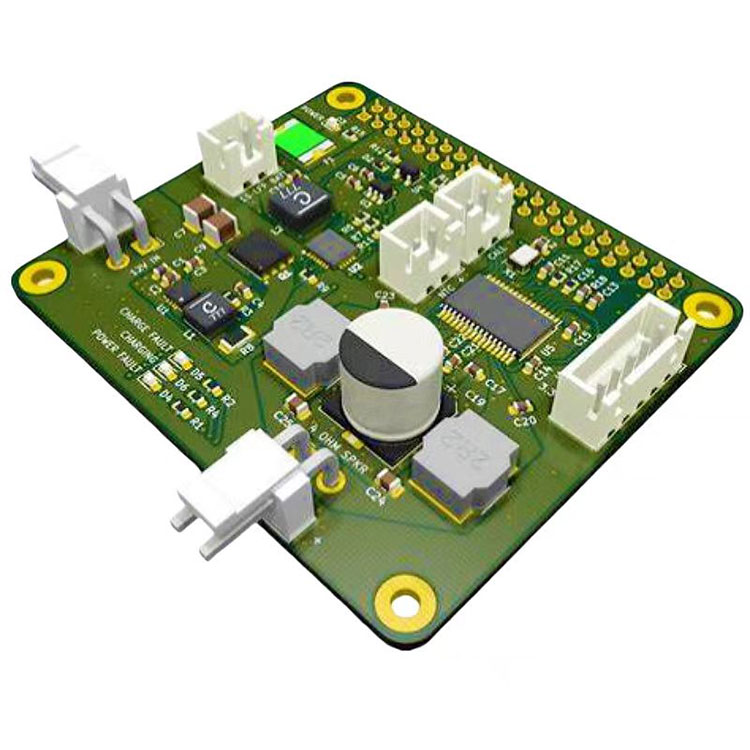

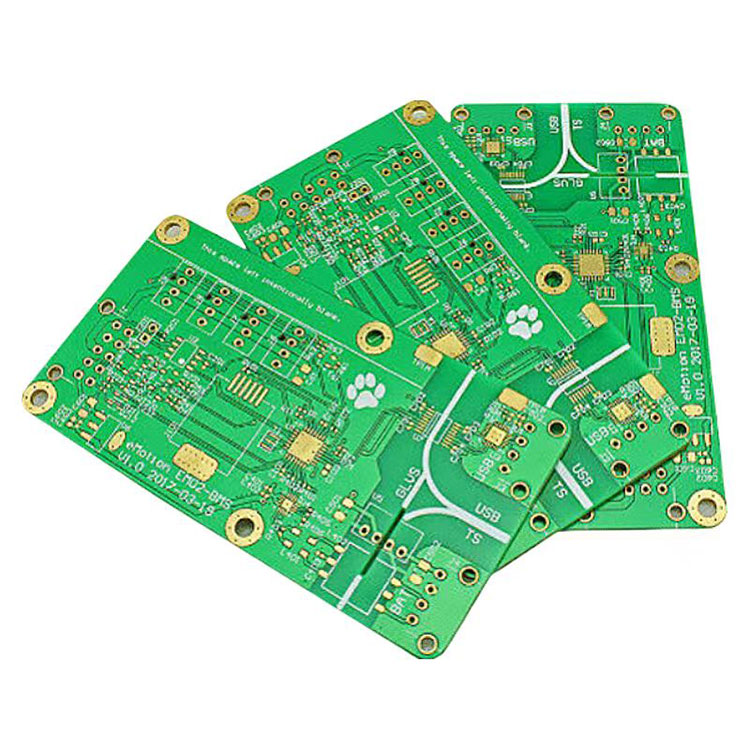

5-слойная печатная плата

5-слойная печатная плата представляет собой сложную электронную деталь, состоящую из пяти взаимосвязанных слоев. Электронные устройства используют печатные платы для соединения электронных компонентов и создания проводящего пути для электрических сигналов. 5-слойная печатная плата представляет собой довольно прямую корреляцию между ценой и толщиной платы. Более толстые платы будут стоить дороже, чем более тонкие, но это также зависит от материалов. Более толстые материалы могут потребовать более высоких затрат на приобретение, ламинирование и формирование печатной платы.

Основная информация о 5-слойной печатной плате:

Поверхность: HASL/OSP/ENIG/ImmersionGold/Flash Gold/Gold Finger и т. д.

Толщина меди: 0,25-12 унций

Материал: FR-4, без галогенов, с высоким содержанием триглицеридов, Cem-3, ПТФЭ, алюминий BT, Rogers.

Толщина доски: от 0,1 до 6,0 мм (от 4 до 240 мил)

Минимальная ширина линии/пространство: 0,076/0,076 мм.

Минимальный разрыв строки: +/- 10%

Толщина меди наружного слоя: 140 мкм (объемная часть) 210 мкм (прототип печатной платы)

Толщина меди внутреннего слоя: 70 мкм (объемная часть) 150 мкм (прототип печатной платы)

Минимальный размер готового отверстия (механический): 0,15 мм

Минимальный размер готового отверстия (лазерное отверстие): 0,1 мм

Соотношение сторон 10:01 (массовый размер)  13:01 (прототип печатной платы)

5-слойная печатная плата обычно имеет следующие характеристики:

Уровень сигнала 1 (верхний уровень): верхний уровень используется для маршрутизации трасс сигнала между компонентами.

Земляная плоскость 1: этот слой служит опорной точкой для трасс сигнала на верхнем слое.

Уровень сигнала 2: Уровень сигнала 2 используется для маршрутизации дополнительных трасс сигнала.

Плоскость питания: этот уровень обеспечивает питание компонентов платы.

Сигнальный уровень 3 (нижний уровень): используется для маршрутизации оставшихся трасс сигнала между компонентами.
